ボルテックスリング状態とは｜出力を上げても降下が止まらない現象と、私の体験

重量管理の失敗談と山火事の記事で「別の記事で説明します」と予告していた、ボルテックスリング状態の話です。

ヘリコプターにしか起きない現象で、出力を上げているのに降下が止まらなくなるという、直感に反する厄介なものです。今回は仕組みを解説したうえで、私自身が実際に兆候を感じて進入を中止した経験をお話しします。

ボルテックスリング状態とは

まず用語の整理から。FAAの現行教範（Helicopter Flying Handbook, FAA-H-8083-21B）では「Vortex Ring State（VRS）」が正式名称で、日本でもよく使われる「セットリング・ウィズ・パワー」は旧称と位置づけられています。

かつて米海軍と米陸軍で用語の使い方が逆だったという経緯があり、混乱の元になったため、現在は「ボルテックスリング状態」に統一する流れです。日本語では「渦輪状態」とも呼ばれます。

自分のダウンウォッシュに沈み込む

ヘリコプターは、ローターで大量の空気を下に押し下げることで浮いています。このとき、ブレードの先端では空気が渦を巻きます（翼端渦）。通常はこの渦は小さく、多少の効率低下で済みます。

ところが、機体が垂直に近い形で降下していくと、状況が変わります。機体が自分自身のダウンウォッシュの中に沈み込み、翼端渦が異常に大きく育ってしまうのです。

こうなると、エンジンが生み出した力の大半が、ローターの周りで空気をドーナツ状にぐるぐる循環させることに浪費されます。揚力を生むために使われないのです。

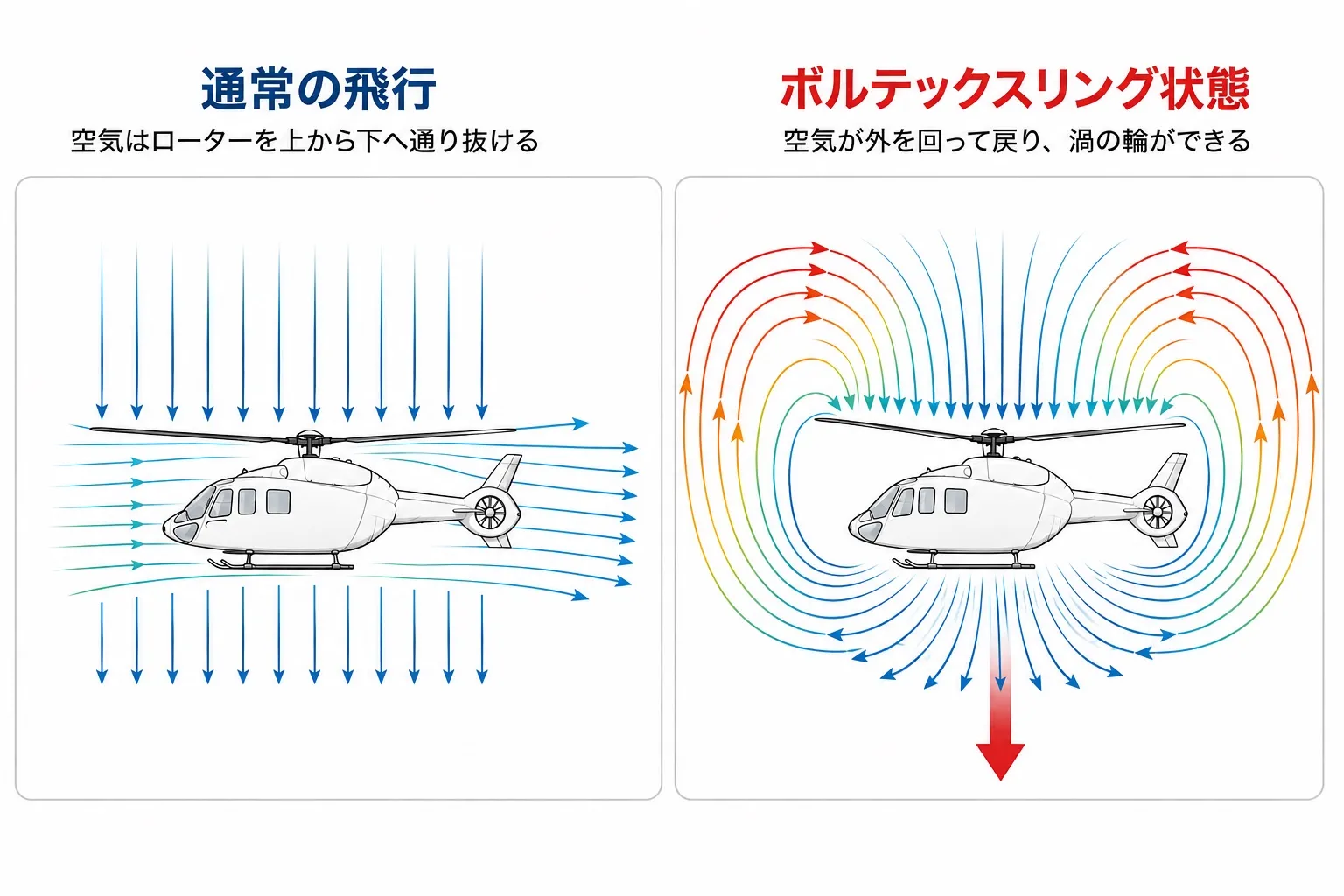

通常の飛行とボルテックスリング状態の比較図。左「通常の飛行」では空気がローターを上から下へ真っすぐ通り抜けている。右「ボルテックスリング状態」では、押し下げられた空気がローターの外側を回り込んで上へ戻り、機体を取り囲む渦の輪をつくっている。機体は降下を続けている

左が通常の飛行、右がボルテックスリング状態です。通常なら真っすぐ下へ抜けていく空気が、外側を回り込んで戻ってきてしまう——この違いが、出力を上げても揚力にならない理由です。

さらに降下率が大きくなると、ブレードの内側では気流が上向きになり、二次的な渦が発生。ローターディスクの広い範囲が乱流に覆われ、出力は入っているのに効率が失われた状態になります。

発生する3つの条件

FAAは、次の3つが同時に成立したときにボルテックスリング状態に入りやすいとしています。

  1. 300 fpm以上の、垂直またはほぼ垂直な降下 （※実際の臨界値は総重量・ローター回転数・密度高度などで変わります）
  2. ローターディスクが**利用可能エンジン出力の20〜100%**を使用している
  3. 水平速度が有効並進揚力（ETL）より遅い

そしてFAAは、特に陥りやすい状況として次の2つを名指ししています。

  • 高度管理が甘い地面効果外（OGE）ホバリング
  • 追い風成分のある進入、特に急角度の進入

この2つ目が、これからお話しする私の体験に直結します。

兆候と症状

完全に発達すると、次のような状態になります。

  • 意図しないピッチとロールの振動
  • コレクティブがほとんど効かない（FAA原文では “little or no collective authority”）
  • 機体の震え（シャダー）、ふらつくような不安定さ
  • 放置すると降下率が6,000 fpmに達しうる

一番怖いのは、「降下が止まらないからコレクティブを引く」という自然な反応が、事態を悪化させることです。出力を足すほど失速域が広がり、降下率はさらに増えていきます。

私の体験——夏のランデブーポイントで

ここからは、私自身の話です。

その日の状況

ある夏の日、ドクターヘリでランデブーポイント（RP）に向かっていました。天気は良く、気温の高い日。地域全体には東寄りの風が吹いていました。

そのRPは、四方を樹木に囲まれた場所です。障害物を越えて入るため、進入経路がどうしても高く、角度が急になる地形でした。

地上の消防隊から、無線で風の情報が入ります。

「北西の風、5ノット」

正直なところ、「東の風だと思うけどなぁ？」という違和感はありました。しかし現場からの通報です。私はそれに従い、北西に向けて進入を開始しました。

進入中の違和感

降りていく途中で、わずかな振動を感じました。

そして、沈みが止まりません。降下を抑えようとすると、必要な出力がどんどん増えていきます。

そのとき、頭をよぎりました。

「ひょっとして、ボルテックスリングか！？」

私は進入を中止し、上空へ離脱しました。

やり直したら、何事もなかった

上空で態勢を立て直し、今度は東に向けて進入しました。

すると、振動もなく、出力にも余裕があり、何事もなく着陸できました。同じ場所、同じ機体、同じ重量です。違うのは進入方向だけでした。

着陸後に確認したところ——消防隊員の方が、方角を取り違えて報告していたとのことでした。実際の風は、私が感じていたとおり東寄りだったのです。

つまり最初の進入で、私は追い風の中を、急角度で、重い機体で降りていたわけです。FAAが「特に陥りやすい」と名指ししている、まさにその状況でした。

なぜ条件が揃ってしまったのか

振り返ると、あの日は不運なほど条件が重なっていました。

要素あの日の状況
追い風誤った風向情報により、追い風で進入
急角度の進入四方を樹木に囲まれ、高い進入経路を余儀なくされた
低い対気速度進入後半、有効並進揚力を下回る速度域
高い密度高度夏、気温が高い
重量ドクターヘリは常に重量制限に近い

追い風は対地速度を上げるため、進入角を維持しようとすると降下率が大きくなります。そこに樹木を越えるための急角度が加わる。おまけに気温が高く重量も重いので、必要な出力にも余裕がない。

「たまたま揃った」のではなく、揃うべくして揃ったという気がしています。

回復操作——2つの方法

もし実際に入ってしまった場合、回復方法は大きく2つあります。

従来法（Traditional Recovery）

前方サイクリックで対気速度を得る、および／またはコレクティブを部分的に下げる。有効並進揚力を通過し、正常な上昇に移れば回復完了です。

やってはいけないのは、降下を止めようとコレクティブを引くこと。前述のとおり、失速域を広げて悪化させます。

Vuichard Recovery（ヴュイシャール・リカバリー）

スイス連邦民間航空局の検査官 Claude Vuichard が開発し、FAAの現行教範にも正式に収載された比較的新しい手法です。渦から「抜け出す」のではなく、渦の上昇流側を利用して降下率そのものを消すという発想です。

反時計回りローターの機体では：

  • コレクティブを上昇出力まで増加（＋左ペダルで機首を保持）
  • **同時に右サイクリックでバンク10〜20°**をとり、横方向に移動
  • 前進側ブレードが渦の上昇流に達した時点で回復完了

高度損失は20〜50フィート程度とされ、従来法より大幅に少ないのが特徴です（時計回りローター機は左右逆）。よくある失敗は、左ペダルが足りずに機首が右に振られること。横移動を生むテールローター推力が鍵になります。

なお、降下率が2,000 fpmを超えてウインドミル・ブレーキ状態まで進むと、回復手段はオートローテーションのみになります。そうなる前に対処することがすべてです。

この経験から学んだ3つのこと

① 風の情報は「総合的に」判断する

現場の消防隊からの通報は貴重な情報です。しかし、人が読み取って伝える以上、間違いは起こりえます。責める話ではなく、そういうものだという前提で受け取るべきだということです。

  • 広域の気象情報
  • 飛行中に自分が感じている風
  • 地形による局所的な風の変化
  • 地上からの通報

これらを突き合わせて判断する。一つの情報だけを信じないことが大切です。あのとき私は「東の風だと思うけど」という違和感を持ちながら、通報の方を優先してしまいました。

② そもそも入らない進入方法をとる

ボルテックスリングは、入ってから回復するより、入らないことの方がはるかに簡単です。

今回のケースで言えば、降下率を抑えた進入を選ぶこと。FAAの条件でいう「300 fpm以上の降下」に近づかない飛び方をすれば、そもそも成立しません。障害物の制約で急角度にならざるを得ない場所ほど、この意識が要ります。

③ 兆候を感じたら、躊躇なくやめる

これが一番大事だと思っています。

あの日、振動と沈みという兆候を感じた時点で、私は進入をやめました。「もう少しで着けるから」と続けていたら、どうなっていたか分かりません。

やり直しには時間がかかります。患者さんが待っている場面では、その数分が重く感じられます。それでも——やり直せる状況で引き返すことと、やり直せない状況になってから気づくことの差は、あまりに大きいのです。

重量管理の失敗談でも同じ結論に至りました。「飛ばない」「やめる」という選択肢を、常に手元に置いておくこと。 それがヘリコプターの操縦士に求められる判断だと、経験を重ねるほど感じます。

まとめ

  • ボルテックスリング状態は、自分のダウンウォッシュに沈み込み、出力が渦の循環に浪費される現象
  • FAAの3条件：300 fpm以上の降下／出力20〜100%使用／有効並進揚力以下の速度
  • 特に危険なのは追い風での急角度進入と、高度管理の甘いOGEホバリング
  • 症状は振動・ピッチとロールの揺れ・コレクティブが効かない。放置すると6,000 fpmの降下も
  • 回復は従来法（前方サイクリック＋コレクティブ減）かVuichard Recovery（高度損失20〜50ft）
  • 現場の教訓は、風は総合判断／入らない進入をする／兆候を感じたら躊躇なくやめる

ヘリコプターの操縦士を目指す方、あるいは飛んでいる方に、少しでも参考になれば嬉しいです。ご質問やご自身の経験談は、コメント欄やお問い合わせフォームからお気軽にどうぞ。

参考資料

※本記事は公表資料と、現役機長としての個人的な経験に基づく解説です。実際の操作は機種ごとのフライトマニュアルおよび所属組織の定めに従ってください。体験談は、場所・時期・関係者が特定されないよう一般化して記載しています。特定の個人・機関を批判する意図はありません。
